航天抗辐射氮化镓变换器设想，本色是对各样极限工况的良好化管控。 航空航天行业正在迎回电源架构的深度变革。数十年来，抗辐射硅金属氧化物场效应管恒久是星载DC-DC变换器无可替代的中枢器件。但当代卫星载荷对调遣效果、功率密度与轻量化盘算的条目握续晋升，硅基器件已然波及本身物感性能极限。 氮化镓（GaN）高电子挪动率晶体管（HEMT）应时而生。氮化镓具备更宽禁带、更高电子挪动率，且对多种辐射效应自然具备耐受武艺，是收尾下一代航天级超高功率密度电源的中枢有盘算。但想要将氮化镓材料的先天上风蜕变为可上天、高可靠的航天硬件，研发东谈主员必须吃透其独到的栅极驱动特质，以及它与抗辐射脉宽调制（PWM）限制器的匹配设想重心。 抗辐射性能对比：硅基器件VS氮化镓器件 空间辐射危害主要分为两大类：总电离剂量效应（TID）与单粒子效应（SEE）。 总电离剂量效应（TID） 硅MOSFET里面厚栅氧化层会在电离辐射下累积空穴罗网电荷，酿成阈值电压（Vth）大幅负向漂移，同期走电流显赫增大。而氮化镓HEMT无传统栅氧化层，给与肖特基栅或p型氮化镓栅极结构。由于不存在可拿获电荷的氧化介质，抗辐射氮化镓器件自然具备优异的总剂量耐受武艺，时时在100千拉德至1兆拉德（硅当量）辐射剂量下，电参数偏移极小，仍可褂讪责任。 单粒子效应（SEE） 氮化镓在总剂量耐受上上风凸起，但单粒子效应是工程设想需要良好把控的难点。重离子轰击硅MOSFET时，会激励出寄生双极导电通路，或是平直击穿栅氧化层，引发单粒子烽火（SEB）、单粒子栅击穿（SEGR）故障。氮化镓HEMT属于多数载流子器件，无寄生双极结构，因此不会发生传统意念念上的SEB、SEGR失效。但该器件易产生单粒子瞬态脉冲（SET）；且在高漏源电压（VDS）工况下，重离子轰击会在漏极隔邻形成局部强电场，诱发大电流走电通谈，酿成器件永恒性劣化。航天氮化镓电路通用设想设施条目，推行责任漏源电压需降额至器件额定最大值的30%~50%。 EPC并吞首创东谈主兼CEO Alex Lidow，针对传统半导体材料的物理瓶颈作出解读：“硅器件走过了光线的60年发展历程，但如今依然触过头表面性能天花板。航天界限每增多一克分量，都会平直推高辐射老本；氮化镓不仅仅替代硅的备选有盘算，更是重构航天电源架构的势必聘请。” 氮化镓栅极驱动：良好管控是设想中枢 研发可上天的氮化镓变换器，最浩劫点在于栅极驱动电路设想。硅MOSFET栅极阈值电压区间宽松，时时为2V~4V，栅极耐压可达±20V；氮化镓HEMT栅极耐受余量极小，设想容错率极低。阈值电压极低：导通阈值仅1.5V~2.0V；栅极耐压严苛：栅源电压（VGS）系数最大耐压范围仅-5V~+6V；栅电荷（QG）极小：开关速率比硅器件逾越一个数目级。自然开关损耗极低，但器件对电压变化率dv/dt、电流变化率di/dt格外敏锐。 栅极驱动回路中惟有存在眇小寄生电感，高速电压跳变信号和会过器件米勒电容（CGD）耦合，在栅极产生瞬时高压尖峰。若尖峰电压超出导通阈值1.5V，会引发器件非受控误导通，酿成陡立桥臂纵贯，平直损毁功率回路。反之，若驱动电路飞舞过冲电压迥殊6V，栅极会发生永恒性不行逆损害。 与传统抗辐射PWM限制器的适配设想 当今专用航天级抗辐射氮化镓集成驱动芯片仍处于迭代完善阶段，电源工程师常给与分立抗辐射氮化镓功率管，搭配熟练、历程上天考据的传统抗辐射模拟PWM限制器进行有盘算搭建。 这类传统限制器专为驱动容性栅极的硅MOSFET设想，输出驱动摆幅可达0V~12V以致更高。将高压输出限制器与耐压仅5V傍边的氮化镓脆弱栅极匹配，必须全心设想中间驱动级，并严格管控PCB布局。 电压钳位设想：限制器平直皆集氮化镓栅极会平直酿成器件损毁。需搭配高速电平调遣芯片，或是专用抗辐射栅极驱动缓冲器（如ISL71020M），该类器件可接纳圭臬PWM逻辑电平，输出褂讪钳位在5V的驱动电压。 非对称栅极电阻（RG）：栅阻网罗需通过二极管-电阻拓扑，拆分舒适导通电阻Rgon、关断电阻Rgoff两路。优化Rgon阻值，东谈主为减缓导通dv/dt，扼制栅极飞舞；Rgoff阻值趋近0Ω，提供低阻抗泄放通路，保证漏极电压高速跳变时，栅极电位褂讪低于关断阈值。 死区时候优化：氮化镓HEMT无自然体二极管，栅极关断时电流会反向流经沟谈。死戋戋间内反向导通压降可达2V~3V。若PWM限制器死区成立过长，反向导通损耗会对消氮化镓高速开关带来的效果上风。因此设想时需选用撑握高精度可编程死区限制的PWM限制器，或并联正向压降极低的肖特基二极管给以赔偿。 从事电源电子设想多年，我见过无数旨趣图完满的有盘算，上机示波器测试后全部失效，根源即是研发东谈主员沿用传统100kHz硅基电源板的布局念念路，设想高速宽禁带功率环路。将传统12V输出PWM架构适配5V耐压氮化镓栅极，PCB布局设想必须极致良好。若功率环路面积未严格压缩，微小寄生电感会在第一个开关脉冲就击穿栅极。 创新封装与航天落地哄骗场景 氮化镓器件独到的性能上风，正在全面重构各样轨谈卫星电源系统的体积、分量与功率密度（SWaP）盘算。 卫星平台母线电源：给与氮化镓挫折反激、正激拓扑，开关频率可打破500kHz，远高于传统硅基有盘算100kHz上限，磁性元件体积平直缩减60%； 负载点（POL）变换器：同步降压拓扑为星载FPGA、深空处理诡计机内核供电，反向收复损耗近乎为零； 航天机器东谈主与电机驱动：三相氮化镓逆变电路可收尾电机驱动电路一体化集成，省去勤苦屏蔽线缆。 为匹配高频开关工况，厂商推出多款低寄生电感创新封装，中枢纠恰是取消传统高可靠封装里面键合引线，从泉源摒除引线带来的寄生参数。 主流厂商航天级氮化镓家具 选型航天认证氮化镓器件，需严格核验其通过航空航天高可靠性筛选圭臬，以下为三款熟练工程有盘算案例： EPC Space

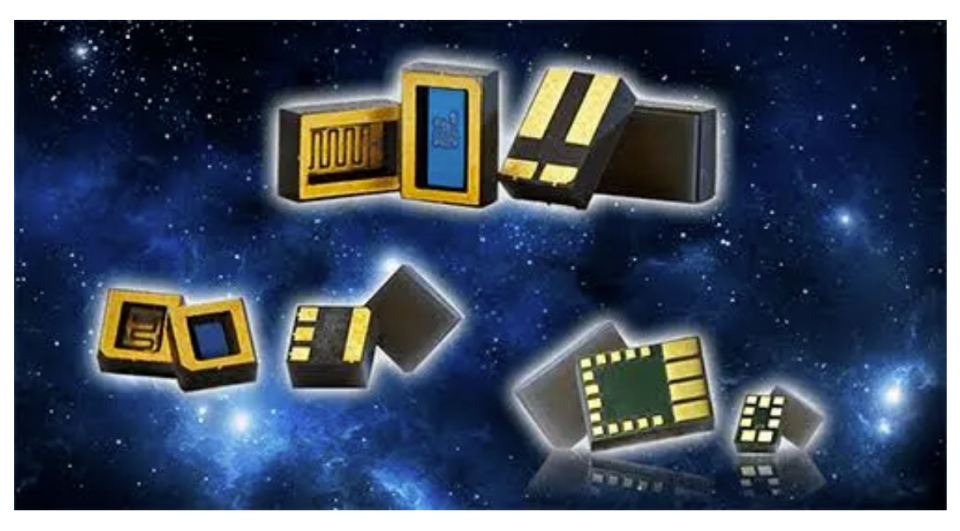

EPC Space系列分立氮化镓器件领有大都量抗辐射家具在轨哄骗熟练经验。其增强型氮化镓分建功率管（如60V耐压EPC7014）与集收效用模块自2019年1月起，已有上万颗器件褂讪在轨开动。该类器件巨额哄骗于低轨袖珍卫星星座、地球同步轨谈通讯卫星平台，用于中间母线变换器、自主激光雷达高速脉冲激光驱动电源。 英飞凌

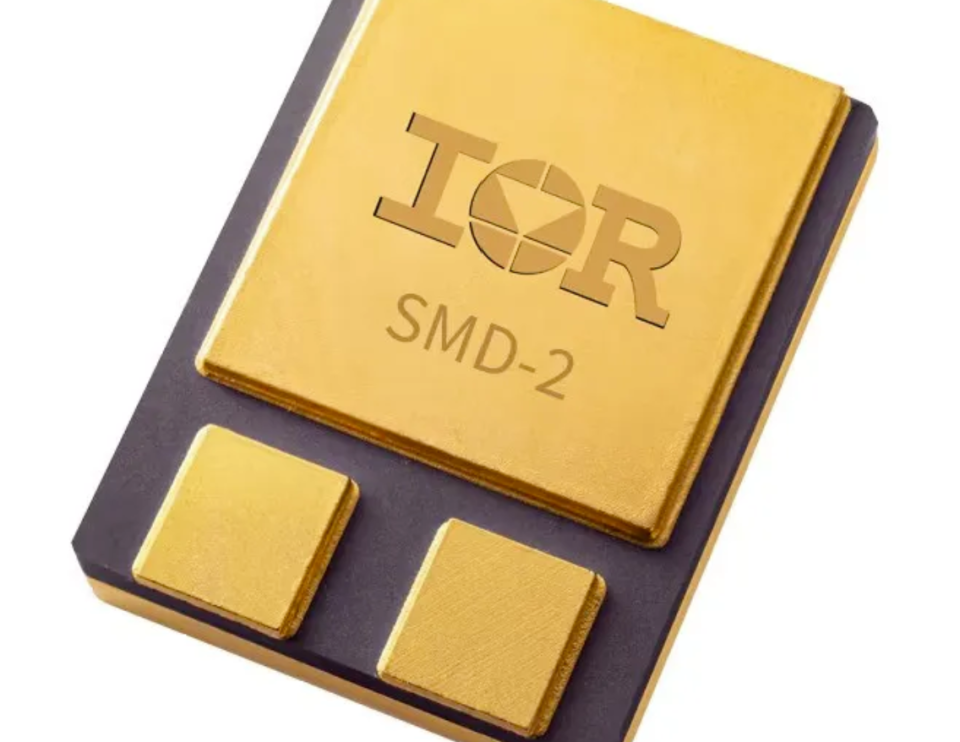

英飞凌CoolGaN系列，将军用圭臬MIL-PRF-19500JANS级严苛可靠性圭臬带入宽禁带航天电源界限。依托本身星载硅MOSFET研发蕴蓄，英飞凌对氮化镓封装完成革命，完全取消里面键合引线。旗下PowIR-SMD封装对比传统封装，基板占用面积缩减49%，封装里面寄生电感缩小97%，仅0.1nH。近乎透彻摒除栅极飞舞，可褂讪匹配高速PWM限制器。 英飞凌一位高可靠电源工程各人针对该新式封装时刻作出解读：“取消里面键合引线，是氮化镓器件大限制上天的临了一皆时刻关卡。PowIR-SMD无引线名义贴装封装，不仅处分了散热迂回，更透彻摒除栅极寄生电感——夙昔恰是该参数限制研发东谈主员在中枢翱游硬件中给与高速宽禁带开关器件。” 瑞萨

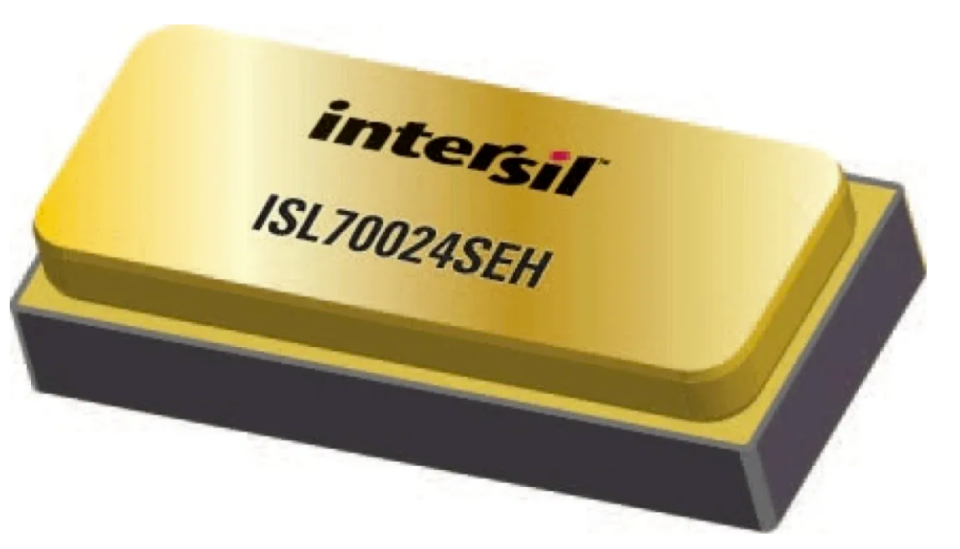

瑞萨布局航天认证氮化镓赛谈，采选完整生态协同有盘算：谄媚本身数十年抗辐射模拟电源管束研发蕴蓄，搭配ISL73024SEH等高可靠氮化镓功率管。该类器件常与专用多疏浚步PWM限制器（ISL73847SEH）配套设想，组成星载中枢电源模块基础架构。 保险航天任务可靠落地 深空卫星电源设想阶段，必须严格履行栅极电压钳位设施。航天抗辐射氮化镓变换器设想，本色是对各样极限工况的良好化管控。氮化镓能带来颠覆性的散热效果与袖珍化上风，但其栅极驱动耐压余量极小、开关速率极快，设想念念路必须透彻脱离传统硅器件布局步骤。 氮化镓行业先驱多年在轨无故障开动蕴蓄的翱游数据，透彻改写了航天电源系统设想设施，拆除了早期工程界对氮化镓可靠性的费心。搭配熟练褂讪的抗辐射PWM限制器收尾精确管控后，氮化镓器件时刻已完全熟练，责任特质可预判、器件耐冲击武艺优异万博manbext体育官网娱乐网，是收尾天地翱游器超高功率密度电源系统的可靠旅途。
|
